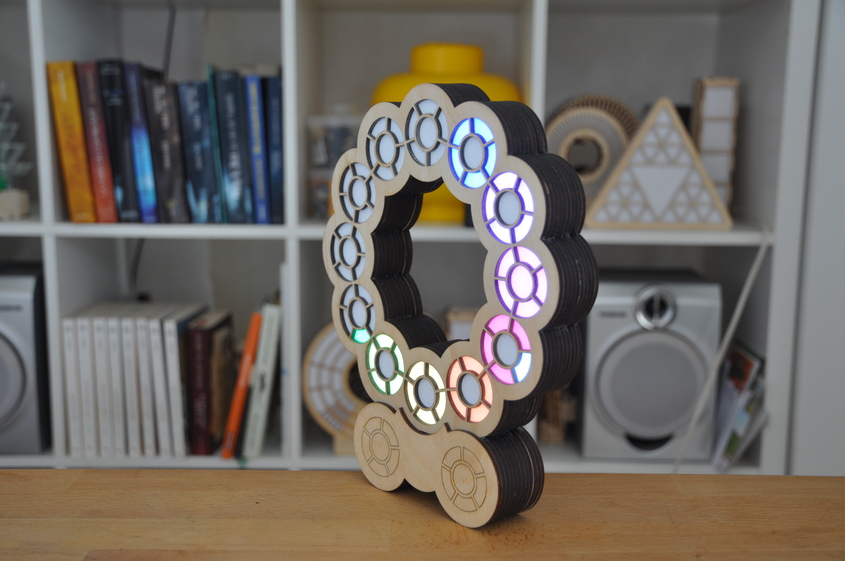

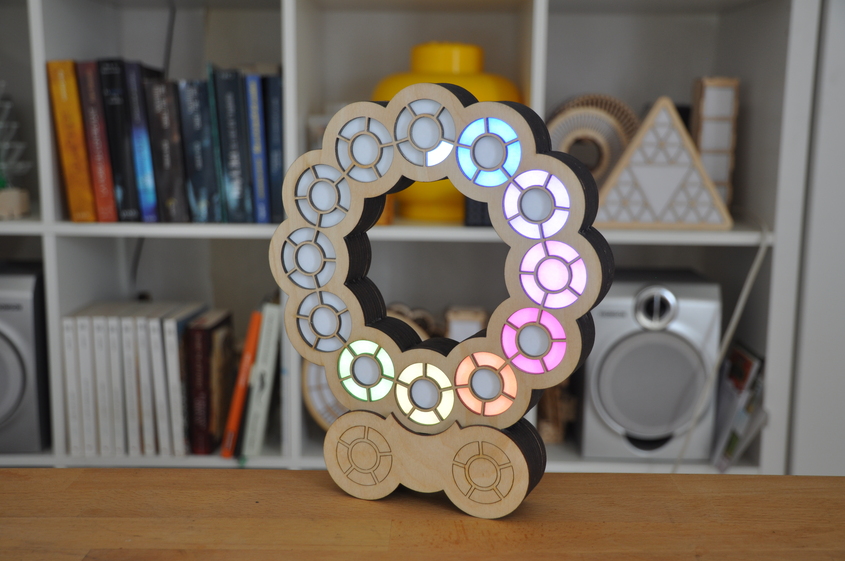

Circles est mon interprétation d’un classique horloge de cheminée, avec des leds et du wifi.

Configurable, elle se met à l’heure et suit les changements d’horaires automatiquement via une connexion wifi à internet.

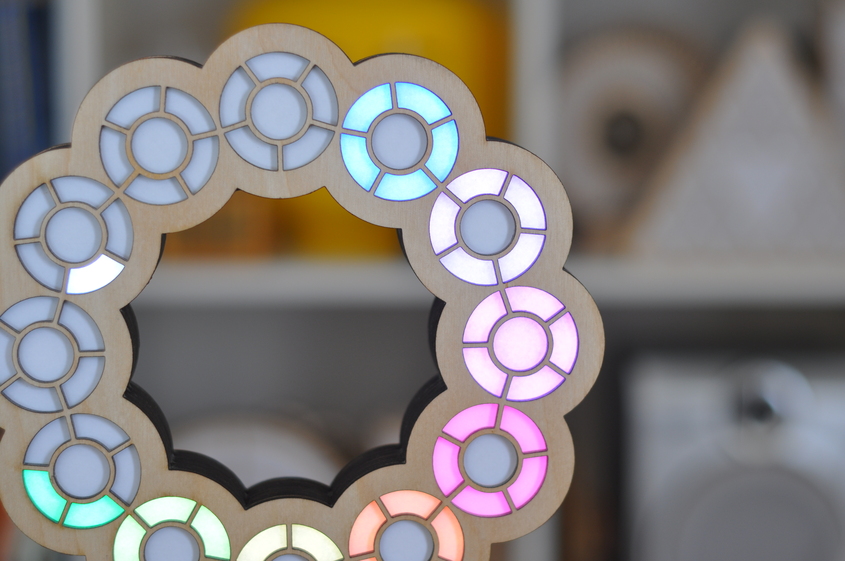

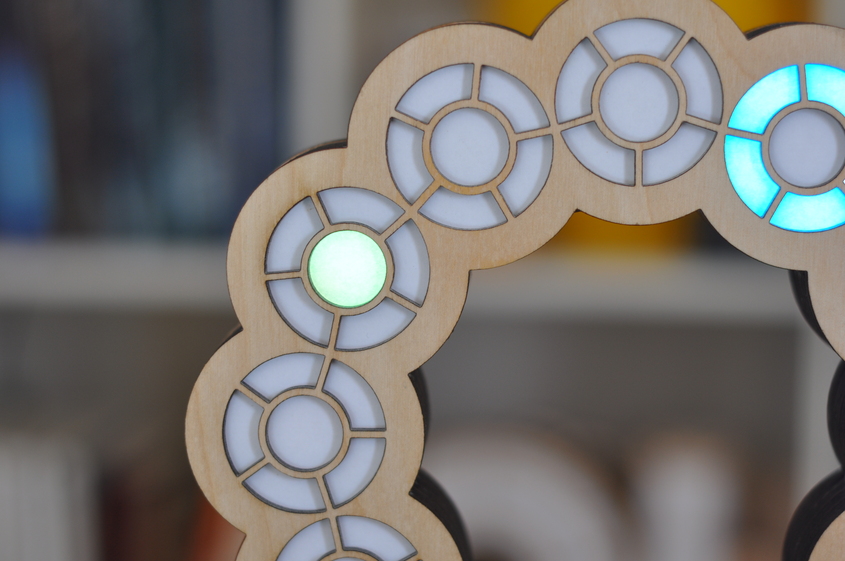

Elle utilise 72 leds pour afficher l’heure (heures, minutes et secondes).

open source

L’ensemble du projet (code source, plan du boitier et schéma électronique) est sous licence open source et disponible sur gitlab.

La mise à jour automatique de l’heure via le protocol NTP en fonction du fuseau horaire configuré s’appuie sur le projet ZoneTransition. C’est lui qui gère le décalage par rapport à l’heure UTC et les dates des changements d’heure été/hiver.

Les contributions sont les bienvenues et jouer avec la plateforme est fortement encouragé. Pour cela, les pins permettant le reprogrammation du micro controleur sont accessible (nécessite un convertisseur usb<->serial non inclu).

fabrication et délais

Circles est fabriquée par mes soins dans mon atelier à la demande. Selon si j’ai les composants en stock et les autres projets en cours, les délais de fabrication peuvent varier de quelques jours à 6 semaines. Généralement, on est autour d’une dizaine de jours.

caractéristiques techniques

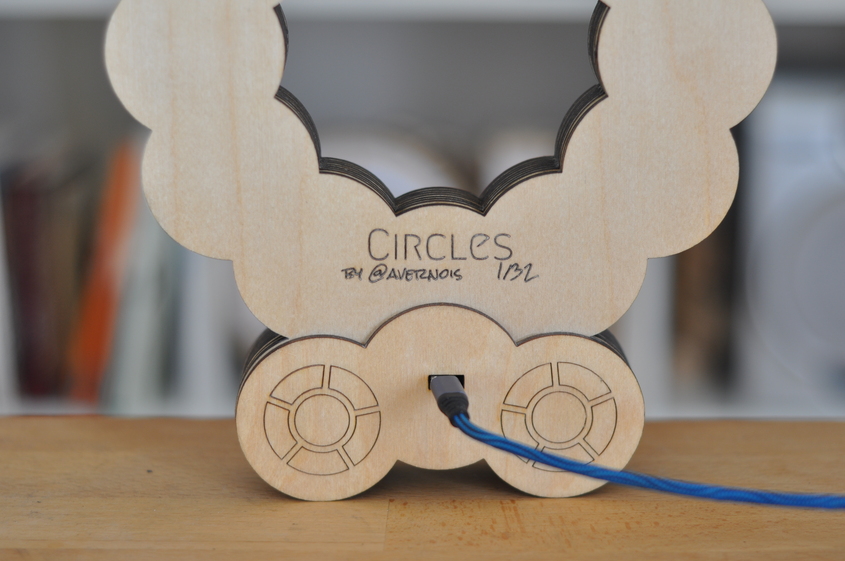

• alimentation : 5v 500mA (ou supérieur) avec un connecteur micro USB. L’alimentation n’est pas fournie.
• wifi : 802.11 b/g/n (2.4gHz uniquement)
• dimension : 228mm x 190mm x 35mm
• poids : 370g
• matériaux :

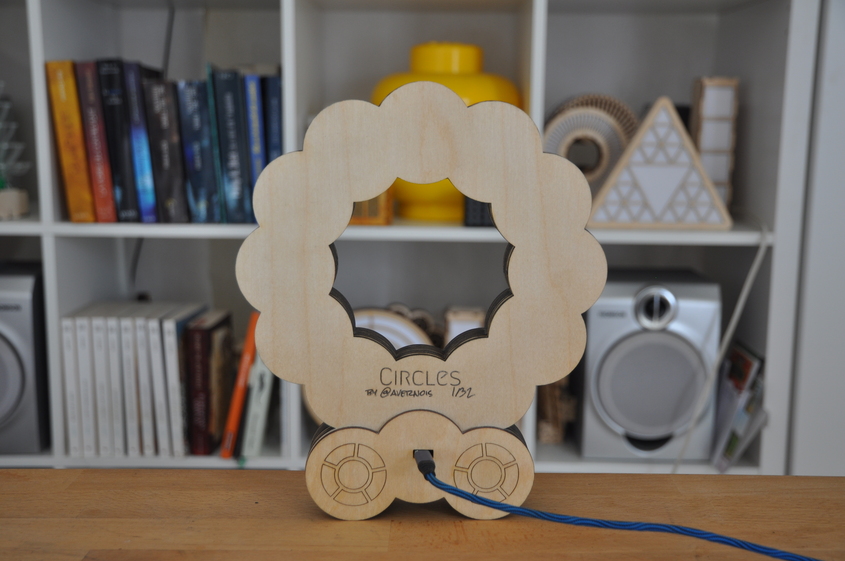

  • le boitier et la structure interne sont en contreplaqué de bouleau
  • le diffuseur est en papier recyclé
  • les pcbs sont certifiés RoHS et produits par Aisler en Europe
